Noticia-¿Qué es una Junta Rotatoria ES UNA JUNTA ROTATORIA?

Una junta rotatoria (también llamada rotativa o giratoria) es un dispositivo mecánico de precisión que permite la transferencia de fluidos (líquidos o gases) desde una fuente fija, hacia una pieza en movimiento de rotación, sin que se produzcan fugas.

Los fluidos pueden ser agua, vapor, aire comprimido, aceite hidráulico, refrigerantes o gas hacia un componente que está girando

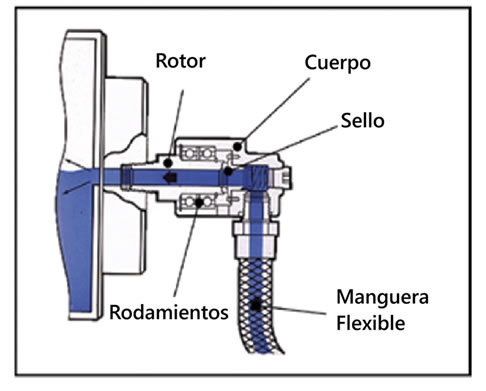

Componentes principales

• Cuerpo: La parte fija que se conecta a la cañería fija de suministro. La conexión entre las cañerías y la junta rotatoria debe ser hecha siempre con mangueras. No se deben usar cañerías fijas.
• Rotor (Eje): La parte giratoria que se acopla directamente al tambor, rodillo o eje de la máquina.
• Sello mecánico: El elemento crítico (generalmente de grafito, carburo de silicio o PTFE) que impide la fuga en la unión entre la parte fija y la giratoria.
• Rodamientos: Dan soporte al eje para permitir un giro suave y alineado bajo cargas de presión y velocidad específicas.

¿Cuál es el error más común que provoca fallas en las juntas rotatorias?

La instalación de las mangueras en el cuerpo es la causa de la mayoría de las fallas en juntas rotatorias. La manguera siempre debe ser conectada en la bancada de trabajo como muestra la figura abajo. Después de instalada(s) la(s) mangueras se debe conectar el rotor a la máquina. Si se hace de la manera incorrecta, el sello del rotor, que es una pieza de precisión, se daña y ocurre la filtración por el mismo.

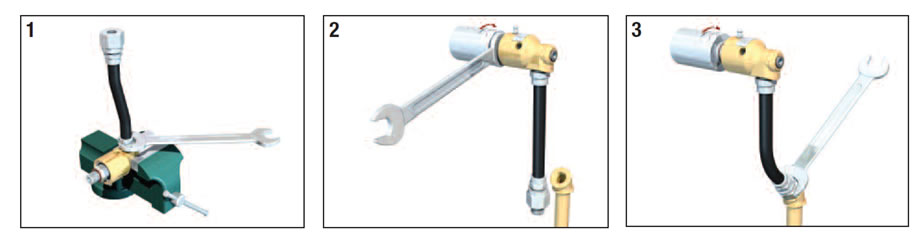

Secuencia correcta de montaje de juntas rotatorias:

En caso de dudas o consultas, siempre consulte nuestro departamento técnico en Flexilatina de Chile S.A.   ( www.flexilatina.cl)
